PLC 485口与RS232白色通信口说明

来源：誉达电子 2017/4/4 22:50:47      点击：

PLC RS485通信口通信格式由D8120确定，白色3脚通信口RS232通信格式由D8126确定，设置如下：

位号

名称

内容

0（位OFF）

1（位ON）

B0

数据长

7位

8位

B1

B2

奇偶位

 b2  b1

（0，0）：无校验

（0，1）：奇数ODD

（1，1）：偶校验EVEN

B3

停止位

1位

2位

B4

B5

B6

B7

传送速率

bps

 b7 b6 b5 b4          b7 b6 b5 b4

 {0，0，1，1}：300    {0，1，1，1}：4800

 {0，1，0，0}：600    {1，0，0，0}：9600

 {0，1，0，1}：1200   {1，0，0，1}：19200

 {0，1，1，0}：2400   {1，0，1，0}：38400

{1，0，1，1}：57600  {1，1，0，0}：119200

B8

起始符

无

有（D8124）

B9

终止符

无

有（D8125）

B10

B11

不可使用

B12

B13

B14

B15

通信协议

 B15 b14 b13 b12

 {0， 0， 0， 0}：三菱FX3u协议 （从机）

 {0， 1， 0， 0}：MODBUS RTU  （从机）

{0， 1， 1， 0}：连接WIFI模块

 {1， 0， 0， 0}：MODBUS RTU  （主机，ADPRW指令）

 {1， 1， 0， 0}：自由通信（RS指令,用CCD或CRC校验）

485设置示例：

例1：用来连接触摸屏，那么把485定义成三菱FX协议，程序里传送指令：MOV H86 D8120（9600波特率，H96就是19200波特率，HA6就是38400波特率），这样485口就是三菱FX协议了。触摸屏组态软件里PLC也选择三菱PLC(FX3u/2N)，波特率9600，PLC485（A+,B+）连接到触摸屏的485管脚上就可以了。

例2：1台触摸屏同时控制几台PLC，那么把485定义成Modbus Rtu从机，程序里传送指令：MOV H4081 D8120（9600波特率,8位数据位，无效验，1位停止位），MOV K1 D8121(设置PLC站号) 。触摸屏组态软件里PLC选择Modbus Rtu，波特率9600，站号设1。PLC485（A+,B+）连接到触摸屏的485管脚上就可以了。

例3：PLC的485口用来控制变频器，那么把485定义成Modbus Rtu主机机，程序里传送指令：MOV H8081 D8120（9600波特率,8位数据位，无效验，1位停止位 。变频器选择Modbus Rtu，波特率设9600。PLC485（A+,B+）连接到变频器的485管脚上就可以了。

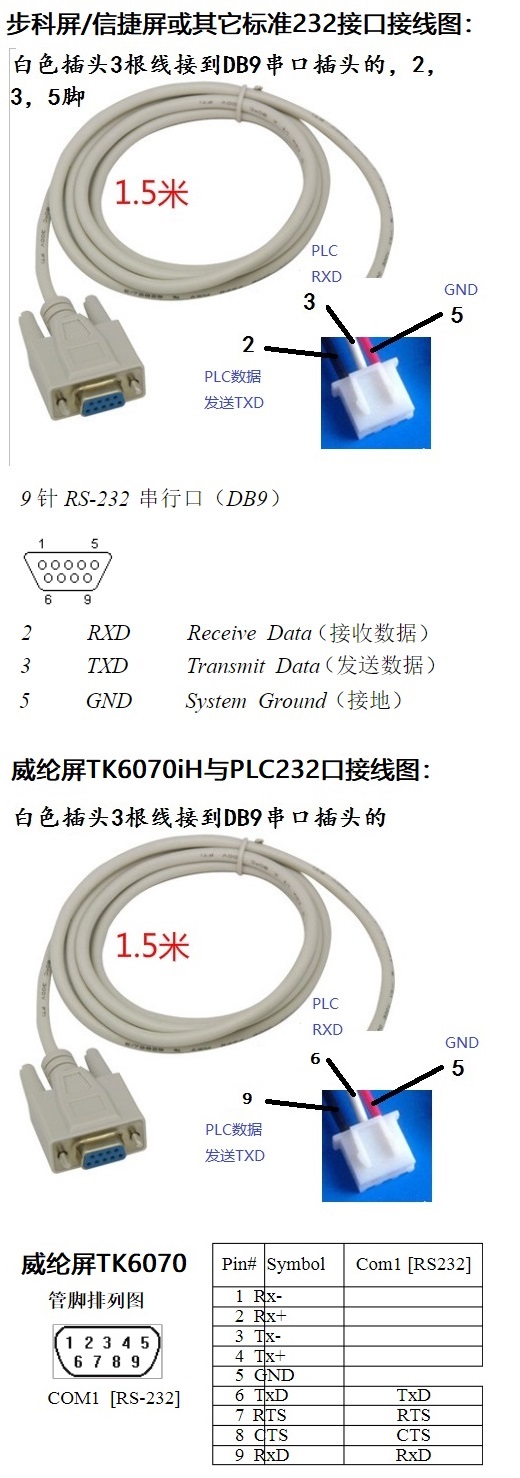

例4：RS232白色3脚通信口用来连接触摸屏，那么把D8126定义成三菱FX协议，程序里传送指令：MOV H86 D8126（9600波特率，H96就是19200波特率，HA6就是38400波特率），这样就是三菱FX协议了。触摸屏组态软件里PLC选择三菱PLC(FX3u或2N)，波特率9600，白色3脚插座（GND,TXD,RXD）连接到触摸屏的对应232管脚上就可以了。

RS485通信口相关寄存器与特殊继电器说明：

特殊寄存器

说明

特殊继电器

说明

白色2脚RS485通信口

D8120

RS485通信格式定义

M8121

数据发送时置位,发送完毕自动复位

D8121

RS485通信站号设定

M8122

发送请求,当M8122置位时,一旦通信口有空闲就开始发送数据,开始发送后自动复位

D8122

发送数据剩余数

M8123

数据接收完毕标记,当接收到一帧数据后该位自动置位,用户应在接收数据后复位该位

M8124

数据接收中置位,接收完数据复位

M8129：通信超时标记,当主机发出命令,从机在D8129时间内没有回应,M8129会置位




















白色RS232通信口相关寄存器与特殊继电器说明：

特殊寄存器

说明

特殊继电器

说明

白色2脚RS232通信口

D8126

RS232通信格式定义

M8125

数据发送时置位,发送完毕自动复位

D8127

RS232通信站号设定

M8126

发送请求,当M8122置位时,一旦通信口有空闲就开始发送数据,开始发送后自动复位

D8128

发送数据剩余数

M8127

数据接收完毕标记,当接收到一帧数据后该位自动置位,用户应在接收数据后复位该位





M8128

数据接收中置位,接收完数据复位

M8129：通信超时标记,当主机发出命令,从机在D8129时间内没有回应,M8129会置位


PLC USB口（下载上传程序在线监控用）驱动安装（WIN10系统不用安装自动有）：

不要连接usb线

将mdmcpq.inf复制到c:/windows/inf/里面去

将usbser.sys复制到C:/windows/system32/drivers/里面去

32位：安装驱动软件VCP_V1.3.1_Setup.exe,32位机安装X86

64位：安装驱动软件VCP_V1.3.1_Setup_x64.exe,64位机安装X64

然后重新插入usb线,并在设备管理器界面右键选更新驱动，安装正确设备管理器多出来一个串口。
