10轴24轴高速输出PLC纯电动茶叶自动包装机电控解决方案
暂无图片。
称重及温控部分采用高精度称重及温度PID控制专用PLC,步进电机控制部分红茶机采用10轴高速输出的PLC,多功能机采用24轴输出的高速PLC。
一、称重及温度控制PLC:

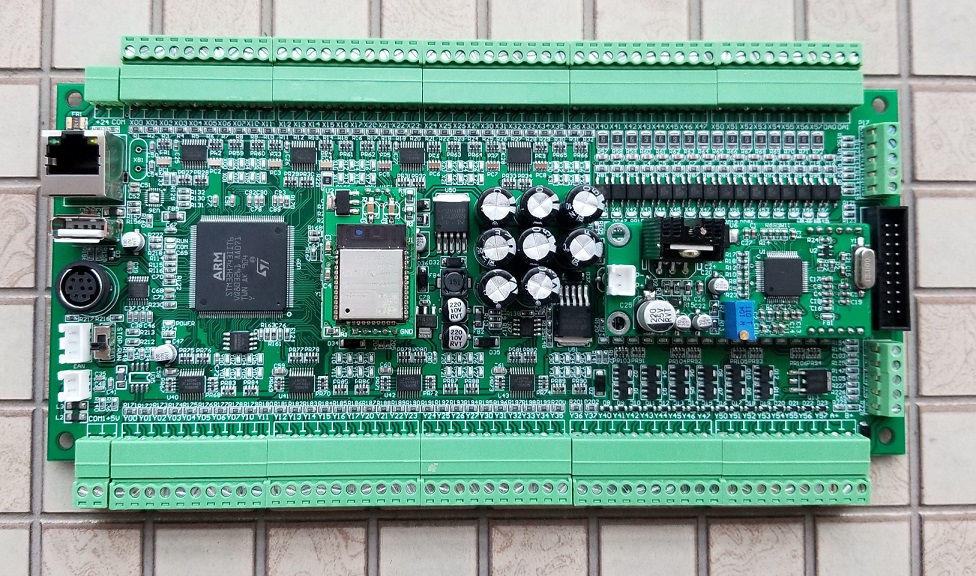

1、主图:

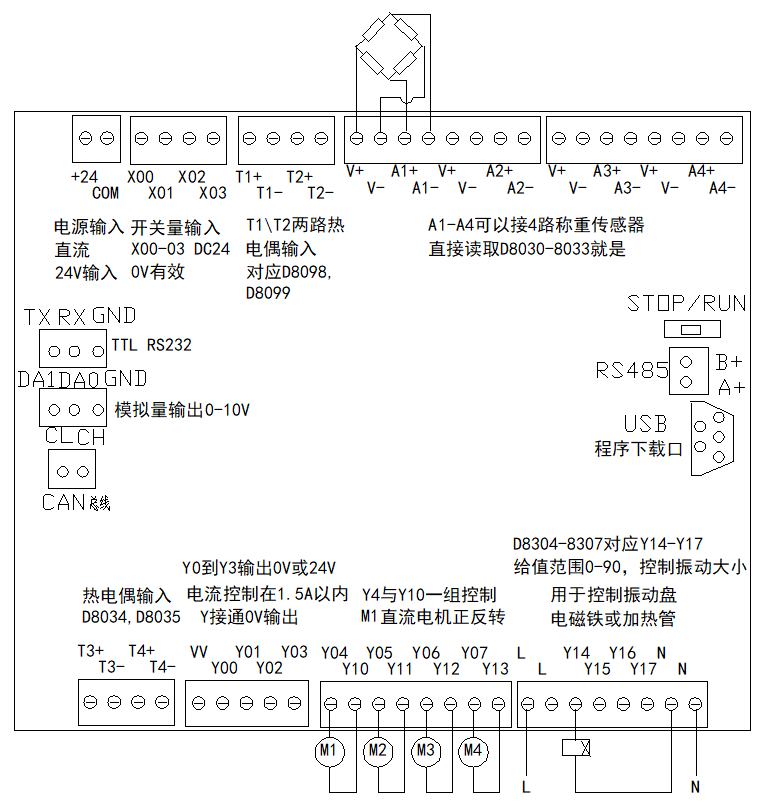

2、接线图:
二、步进控制PLC作为主PLC:
1、10轴高速输出PLC产品主图(适应红茶机)
2、10轴接线图:
3、10轴高速输出特殊寄存器特殊继电器定义:
4、24轴高速输出PLC(适用多功能包装机)
产品图片:
接线图:
24轴高速输出特殊软元件定义
三、步进控制主PLC与称重温控PLC通过485交换数据:
1、步进控制主PLC 485口设定:
2、称重温控PLC 485口设定:
3、485通信说明:
485专用数据交换指令,主PLC的RS2指令最后面参数为K126,表示该PLC会自动把D2000开始的24个数据发送到称重温控PLC的D2000-2023上。
从PLC的RS2指令最后面的参数为K127,表示接收到主机的D2000-2023数据后自动把D2100-2123的数据发送到主机上。
主机的D2000-2023存放称重目标重量、称重控制参数及温控参数。D2100-2103用于存放称重温度实时值。
四、称重分装控制说明:
1、两路称重数据自动放在D8030,D8031上面,D8304(输出范围0-85,改变震动力大小)控制可控硅输出Y14,以下是梯形图例程:
2、称重专用PID(通道号8-15)指令说明:
五、温度PID控制说明:
1、称重温控PLC热电偶输入T1\T2,实时温度存放于D8098,D8099里面。以下为温控梯形图例程:
2、温控PID指令说明:
此指令用于进行PID控制的PID运算程序。
S1:设定的目标值;
S2:当前值(反馈回来的值);
S3:PID控制参数,占用S3开始的连续20个D寄存器。
S3 |
PID通道号,0-7温控专用 |
S3+1 |
比例系数KP,范围1-1000 |
S3+2 |
积分系数KI,范围0-1000 |
S3+3 |
微分系数KD,范围0-1000 |
S3+4 |
积分阀值,只有当误差小于此值才进行PID处理,否则只有比例控制。 |
S3+5 |
输出上限值PMAX |
S3+6 |
输出下限值PMIN |
S3+7 |
PID算法,为0是位置式PID;为1是增量式PID |
S3+8至 S3+13 |
自整定时PLC内部占用,用户程序不能再用该寄存器 |
S3+14 |
设定1时开始自整定,自整定完毕自动置为2。 |
S3+15 |
整定规则设定,范围0-5,一般选0或3。 |
S3+18 |
自整定输入滤波,一般设2-4 |
S3+16与S3+17 |
自整定时PLC内部占用,用户程序不能再用该寄存器 |
S3+19 |
PID运算周期,单位为10MS。 |
1、定位与回原点例程:
M8147为Y0的脉冲发送标记,当脉冲指令运行时自动置位,指令完成后自动复位。
